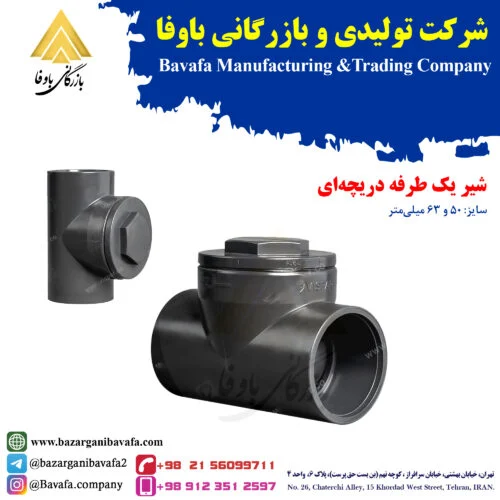

شیر یک‌ طرفه دریچه‌ای- امنیت بیشتر برای سیستم‌های لوله‌کشی با کنترل اتوماتیک جریان

شیر یک‌ طرفه دریچه‌ای یا چک ولو دریچه‌ای یکی از انواع شیرآلات صنعتی است که به منظور جلوگیری از برگشت جریان سیال در سیستم‌های لوله کشی استفاده می‌شود. طراحی این شیر به گونه‌ای است که تنها به سیال اجازه می‌دهد در یک جهت مشخص حرکت کند و در جهت مخالف کاملا بسته می‌شود.

ساختار شیر یک‌ طرفه دریچه‌ای

• بدنه شیر:
• بدنه شیر معمولاً از جنس چدن، فولاد، برنج یا مواد پلیمری مقاوم در برابر خوردگی ساخته می‌شود.
• دیسک یا دریچه:
• این قطعه به صورت یک دیسک یا دریچه عمل می‌کند و با فشار سیال در یک جهت باز شده و اجازه عبور سیال را می‌دهد.
• نشیمنگاه:
• سطحی که دیسک یا دریچه روی آن حرکت می‌کند و آب‌بندی را ایجاد می‌کند.
• فنر (در برخی مدل‌ها):
• در برخی مدل‌ها از فنر برای بازگشت دیسک به حالت بسته استفاده می‌شود.

عملکرد شیر یک‌ طرفه دریچه‌ای

وقتی سیال با فشار وارد شیر می‌شود، نیروی سیال به دیسک یا دریچه فشار وارد کرده و این فشار بر نیروی مقاومت نشیمنگاه غلبه می‌کند.

در این حالت، دیسک باز می‌شود و سیال می‌تواند از شیر عبور کند.

اگر جهت جریان معکوس شود، نیروی سیال نمی‌تواند به اندازه کافی دیسک را باز کند و دیسک تحت تأثیر نیروی وزن خود یا نیروی فنر، به حالت بسته بازمی‌گردد.

مزایای شیر یک‌ طرفه دریچه‌ای

• جلوگیری از برگشت جریان:
• مهمترین مزیت این شیرها جلوگیری از برگشت جریان سیال است که می‌تواند از آسیب دیدن تجهیزات و ایجاد مشکلات در سیستم جلوگیری کند.
• ساختار ساده:
• ساختار ساده این شیرها باعث شده تا نصب و تعمیر آن‌ها آسان باشد.
• مقاومت بالا:
• طراحان شیرهای یک طرفه دریچه‌ای معمولاً از مواد مقاوم در برابر خوردگی و سایش استفاده می‌کنند که این ویژگی عمر مفید آن‌ها را افزایش می‌دهد.
• تنوع مدل:
• این شیرها در انواع مختلفی با جنس‌ها و سایزهای مختلف تولید می‌شوند که امکان انتخاب مناسب‌ترین مدل را برای هر کاربرد فراهم می‌کند.

کاربردها

شیرهای یک طرفه دریچه‌ای در صنایع مختلفی از جمله صنایع نفت و گاز، پتروشیمی، صنایع غذایی، دارویی و سیستم‌های گرمایش و سرمایش کاربرد دارند. برخی از کاربردهای مهم این شیرها عبارتند از:

• جلوگیری از برگشت آب در سیستم‌های گرمایش:
• برای جلوگیری از برگشت آب گرم به دیگ بخار استفاده می‌شود.
• جلوگیری از ورود هوا به پمپ‌ها:
• برای جلوگیری از ورود هوا به پمپ‌ها و ایجاد کاویتاسیون استفاده می‌شود.
• محافظت از شیرهای کنترل:
• برای محافظت از شیرهای کنترل در برابر جریان برگشتی استفاده می‌شود.
• سیستم‌های آبیاری:
• برای جلوگیری از برگشت آب در سیستم‌های آبیاری استفاده می‌شود.

نکات مهم در انتخاب شیر یک‌ طرفه دریچه‌ای

• نوع سیال:
• جنس بدنه و دیسک شیر باید با نوع سیال سازگاری داشته باشد.
• فشار و دما:
• شیر باید برای فشار و دمای سیستم مناسب باشد.
• اندازه شیر:
• اندازه شیر باید متناسب با قطر لوله باشد.
• نوع اتصال:
• شیرهای یک طرفه دریچه‌ای معمولاً با اتصالات رزوه‌ای، فلنجی یا جوشی به لوله متصل می‌شوند.

جمع‌بندی

شیر یک‌ طرفه دریچه‌ای یک عنصر ضروری در بسیاری از سیستم‌های لوله کشی است. این شیرها با جلوگیری از برگشت جریان، نقش مهمی در حفاظت از تجهیزات و بهبود عملکرد سیستم ایفا می‌کنند. انتخاب صحیح شیر یک طرفه دریچه‌ای به عوامل مختلفی مانند نوع سیال، فشار، دما و جنس مواد بستگی دارد.

توجه: اطلاعات ارائه شده در این متن صرفا جهت اطلاع‌رسانی است و برای تصمیم‌گیری نهایی در مورد انتخاب و استفاده از شیر یک طرفه دریچه‌ای، بهتر است با کارشناسان و متخصصان ما مشورت کنید.
